#1 Опубликовано: 09.09.2017 12:05:32

Lorenzo

9 сообщений из 6 понравились пользователям.

Группа: User

Hello I attach here a worksheet for the FEM analysis of 2D trusses, it has to be tested!

Truss FEM.sm (328 КиБ) скачан 191 раз(а).

1 пользователям понравился этот пост

Ernesto 11.09.2017 00:46:00

#2 Опубликовано: 10.09.2017 13:44:58

Jean Giraud

983 сообщений из 6866 понравились пользователям.

Группа: User

I have no competence for testing,
just that the nesting may be done more visually.

Truss FEM otherwise.sm (19 КиБ) скачан 131 раз(а).

#3 Опубликовано: 10.09.2017 17:44:22

Oscar Campo

124 сообщений из 298 понравились пользователям.

Группа: Moderator

Hi LORENZO,

Here is FEMTRuss, my own version of truss calculus via FEM.

I'll check your work, please you check mine

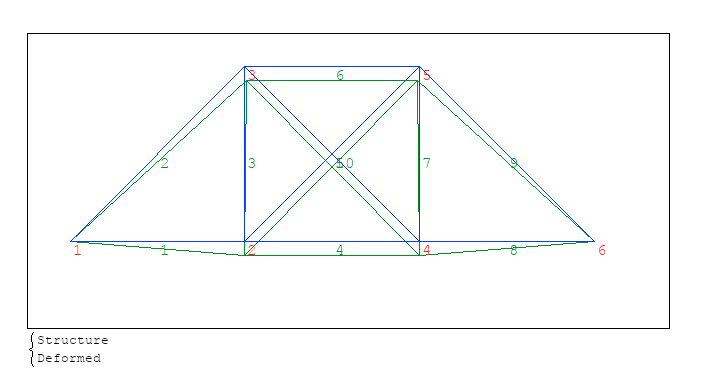

Captura de pantalla 2017-09-10 a la(s) 3.37.39 p.m..png

FEMTruss.sm (49 КиБ) скачан 168 раз(а).

#4 Опубликовано: 11.09.2017 00:46:07

Ernesto

13 сообщений из 74 понравились пользователям.

Группа: User

So far results look good. Great work!

#5 Опубликовано: 11.09.2017 08:46:25

Jean Giraud

983 сообщений из 6866 понравились пользователям.

Группа: User

The only thing I understand in there is the construction.
Lovely labels, thanks ... a little detail
In plotG, the symbol "." of size 14
is a beautiful little exact square from an old tip.

Utilities XY [Draw Truss Labels].sm (19 КиБ) скачан 111 раз(а).

#6 Опубликовано: 11.09.2017 17:26:48

Oscar Campo

124 сообщений из 298 понравились пользователям.

Группа: Moderator

Wrote
The only thing I understand in there is the construction.

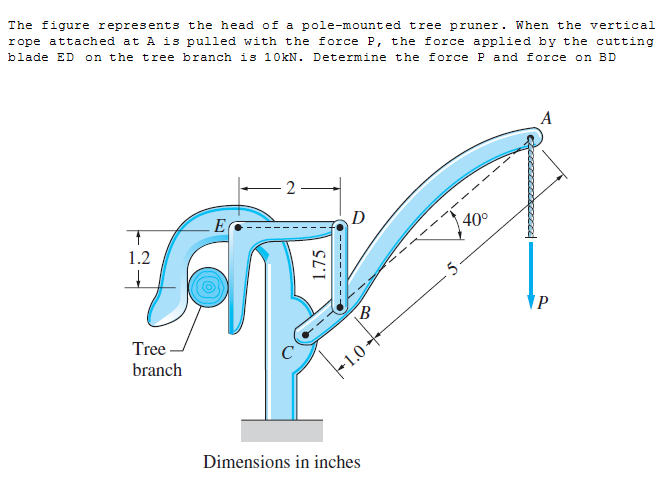

A little example solved by FEM...

P4-118 Pytel modified.sm (165 КиБ) скачан 45 раз(а).
